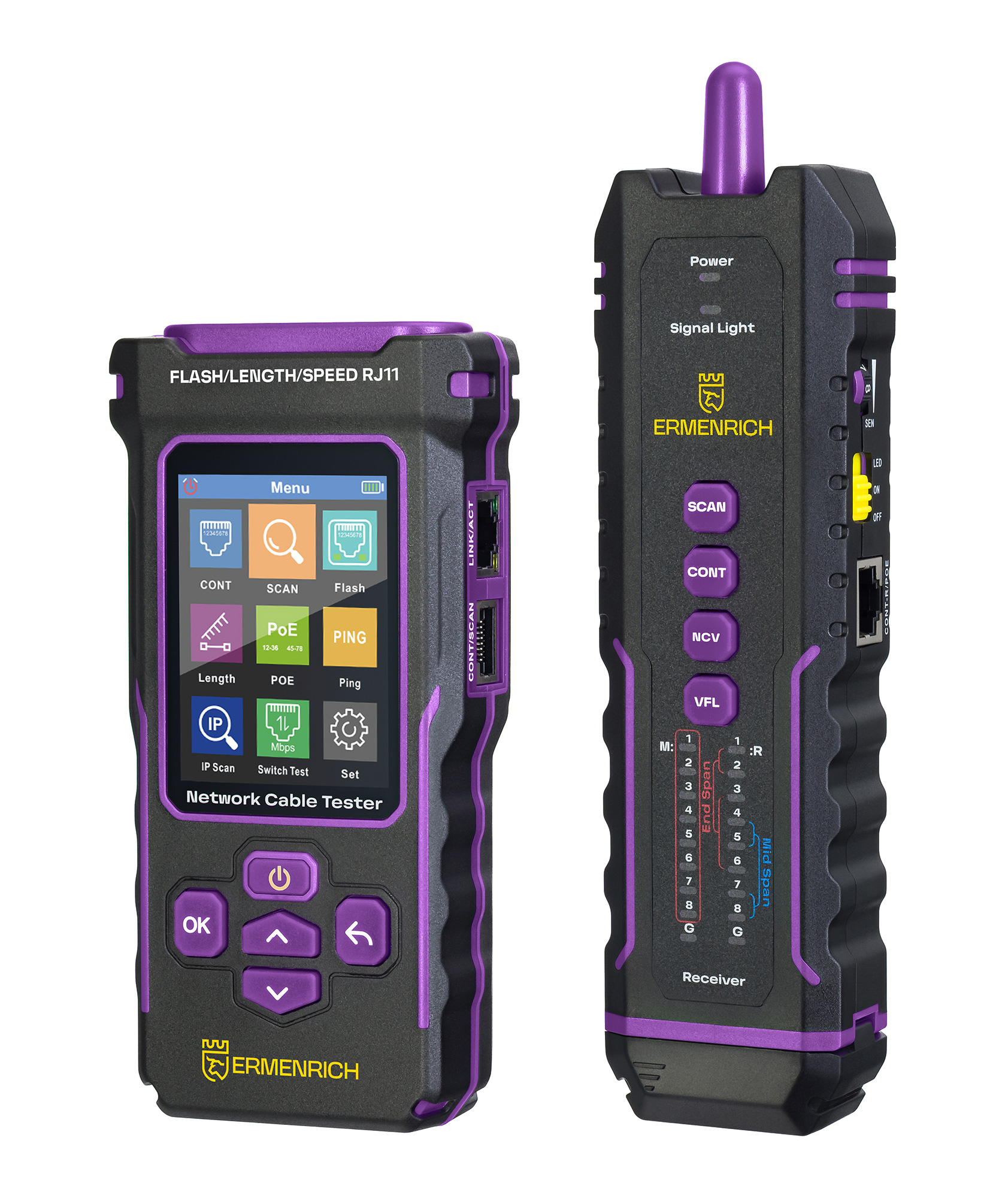

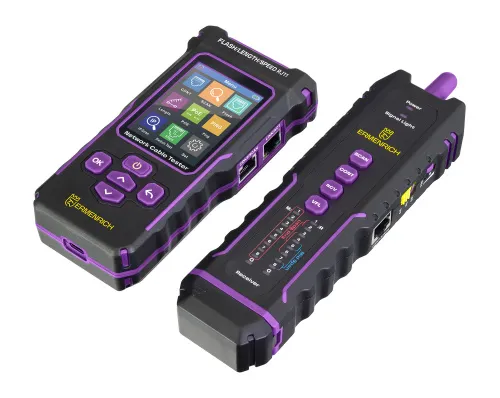

Multifunkční tester kabelů Ermenrich NetGeeks NP50
Funkce: měření délky kabelu metodou reflektometrie v časové oblasti (TDR), vyhledávání kabelů, funkce Port Flash, funkce VFL, funkce NCV, test PoE, test PING, kontrola kvality krystalové hlavy kabelů
| ID výrobku | |
| Značka | Ermenrich |
| Záruka | 5 let |
| EAN | 5905555023175 |
| Velikost balení (DxŠxV) | 24x16x5 cm |
| Přepravní hmotnost | 0.6 kg |

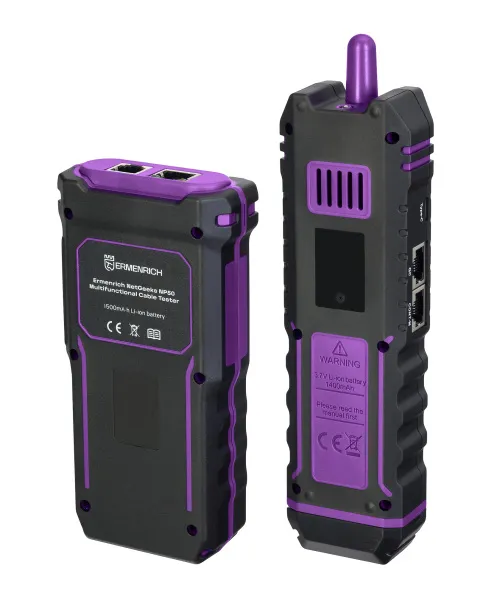

Multifunkční tester kabelů Ermenrich NetGeeks NP50 je určen k testování síťových kabelů STP/UTP kategorií 5/5E/6/6A, měření délky kabelů metodou reflektometrie v časové oblasti (TDR) (v rozsahu 5–200 m), provádění komplexní diagnostiky telefonních a počítačových sítí a detekci kroucených dvoulinek. Přístroj identifikuje místo přerušeného obvodu nebo zkratu ve vedení, změří přibližnou vzdálenost k místu poruchy a také detekuje zkřížené dvojlinky. Maximální délka testovaného kabelu: 1000 m.
Přístroj má mnoho funkcí, které jsou užitečné pro odborníky, kteří instalují, udržují a opravují sítě v průmyslovém, kancelářském i domácím prostředí. Model Ermenrich NetGeeks NP50 lze použít k provádění testů sítě Ethernet: PoE (identifikuje typ PSE a střední/koncové rozpětí) a PING (měří rychlost přenosu paketů, zjišťuje IP adresu). Funkce Port Flash umožňuje rychle zjistit, ke kterému portu na směrovači nebo přepínači je kabel připojen. Pomocí funkce Visual Fault Locator (VFL – Vizuální lokátor poruch) můžete lokalizovat poruchy sítě na základě světelných signálů přijímače. Světelná indikace je přítomna také ve funkci bezkontaktní detekce napětí (NCV). Všechny výsledky diagnostiky se zobrazují na barevné TFT obrazovce vysílače.
Klíčové vlastnosti:
- Identifikace typu PSE podle standardů IEEE 802.3at/af/bt a nestandardní
- Měření délky kabelu 5–200 m s chybou ±3 m
- Přijímač je vybaven svítilnou, která se používá také pro světelnou indikaci
- Vyhledávání kabelů, vyhledávání přerušených obvodů nebo zkratů a zkřížených dvojlinek
- Komplexní diagnostika sítě s funkcemi testování PoE, VFL, NCV, PING, QC (kontrola kvality)

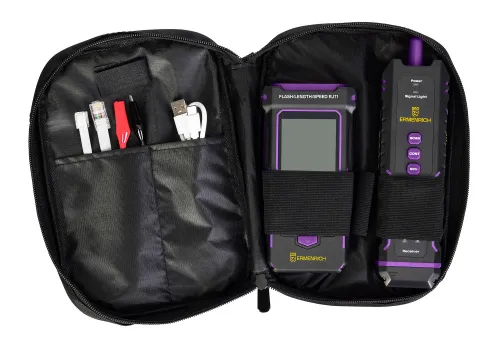

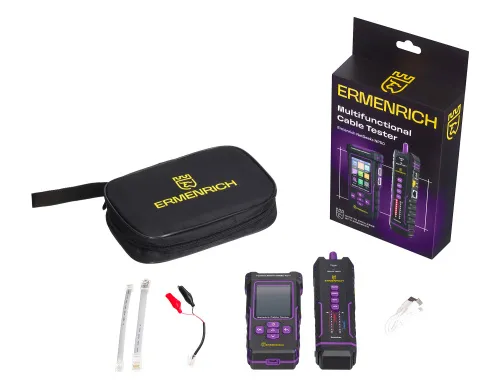

Obsah sady:
- Vysílač
- Přijímač
- Propojovací kabel RJ11
- Propojovací kabel RJ45
- Krokosvorka
- USB kabel typu C
- Přepravní taška
- Návod k použití a záruční list
| ID výrobku | |
| Značka | Ermenrich |
| Záruka | 5 let |
| EAN | 5905555023175 |
| Velikost balení (DxŠxV) | 24x16x5 cm |
| Přepravní hmotnost | 0.6 kg |
| Vysílač | |

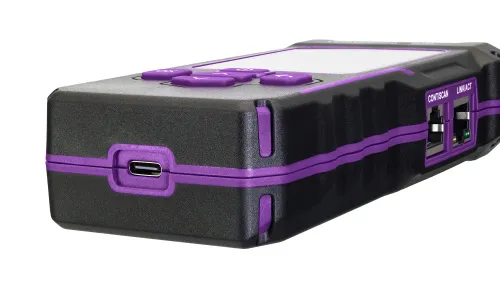

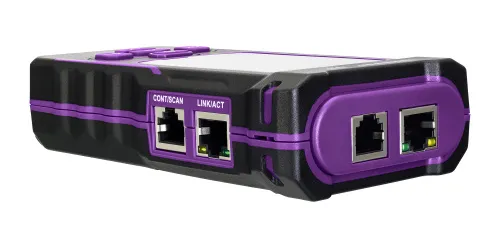

| Porty | RJ11, Type-C, RJ45 (mapování/skenování), RJ45 (PoE/PING/IP), RJ45 (Flash/Length/Rate) |
| Sledování typů kabelů | telefonní kabel, běžné vodiče, síťový kabel STP/UTP 5/5E/6/6A |
| Testování typů kabelů | síťový kabel STP/UTP 5/5E/6/6A |
| Maximální délka testovaného kabelu, m | 600 (analogový), 1000 (digitální) |
| Měření délky kabelu | ✓ |
| Testování kabelů | + (přerušené obvody, zkraty, zkřížené dvojlinky) |
| Funkce Port Flash | ✓ |
| Sledování kabelů | ✓ |
| Test PoE | ✓ |
| Test PING | ✓ |
| Detekce polarity napětí | ✓ |
| Vizuální lokalizátor poruch (VFL) | ✓ |
| Měření délky kabelu | |
| Metoda měření | reflektometrie v časové oblasti (TDR) |
| Jednotky měření | metry/yardy, stopy |
| Rozsah měření, m | 5 — 200 |
| Chyba | 3 m |
| Měření vzdálenosti k přerušeným obvodům | ✓ |
| Měření vzdálenosti ke zkratu | ✓ |
| Kalibrace | + |
| Minimální délka kabelu pro kalibraci, m | 10 |
| Test PoE | |
| Zkouška typu zařízení zdroje napájení (PSE) | nestandardní, standardní (IEEE 802.3at/af/bt) |
| Identifikace středního/koncového rozpětí | ✓ |
| Rozsah měření výkonu, W | 5 — 60 |
| Klíčové vlastnosti | |
| Maximální provozní proud, mA | 150 |
| Ochrana | vstupní napětí: 60 V |
| Displej | TFT |
| Rozlišení displeje, px | 128х64 |
| Podsvícení displeje | ✓ |
| Napájení | Li-ion baterie 3,7 V, 1500 mA h |
| Životnost baterií, h | 10 |
| Indikátor vybité baterie | ✓ |
| Automatické vypnutí | 15 min, 60 min, 30 min |
| Teplotní rozsah fotoaparátu, °C | -10...+60 |
| Rozsah provozní vlhkosti, % | 20…70 |
| Přijímač / vzdálená jednotka | |

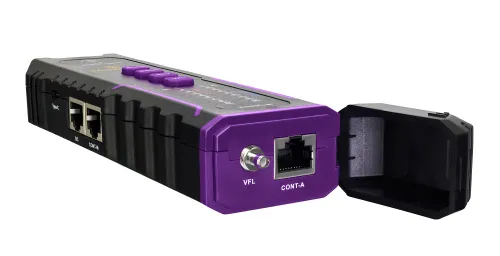

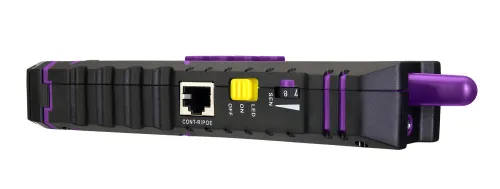

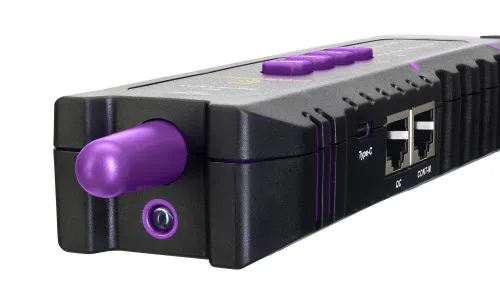

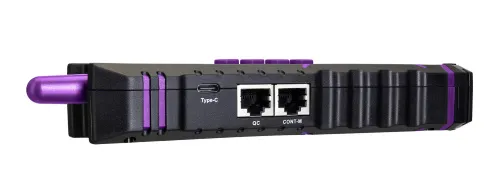

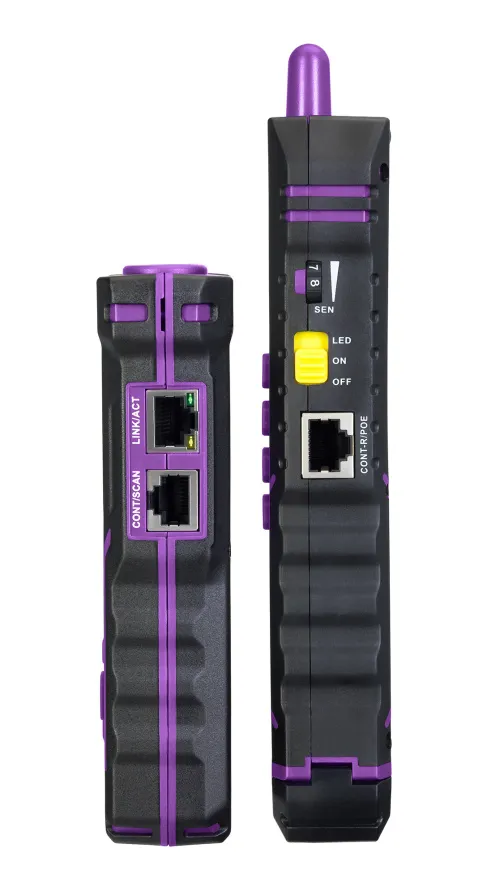

| Porty | QC, VFL, Type-C, RJ45 (Cont-A), RJ45 (Cont-M), RJ45 (Cont-R/PoE) |
| Nastavitelná citlivost | ✓ |
| Bezkontaktní detekce napětí (NCV) | ✓ |
| Kontrola kvality krystalové hlavy kabelu | ✓ |
| Blikající světlo | ✓ |
| Maximální provozní proud, mA | 100 |
| Napájení | lithium-polymerová baterie s kapacitou 1400 mAh a napětím 3,7 V |
| Životnost baterií, h | 10 |
| Teplotní rozsah fotoaparátu, °C | -10...+60 |
| Rozsah provozní vlhkosti, % | 20…70 |
