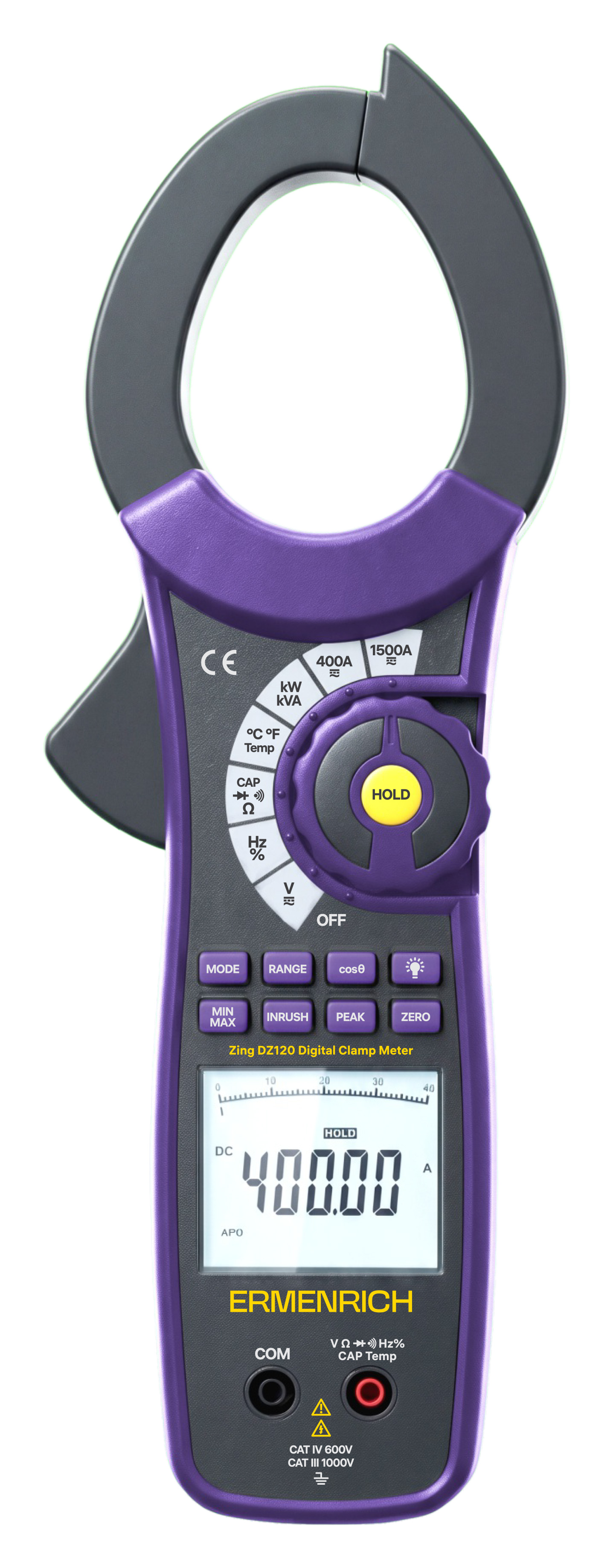

Digitální klešťový měřič Ermenrich Zing DZ120
True RMS. S měřením stejnosměrného proudu, rozběhového proudu a výkonu. Funkce: voltmetr, ampérmetr, ohmmetr, měřič kapacity, měřič frekvence, měřič pracovního cyklu, wattmetr, termočlánkový snímač, test kontinuity, test diod a NCV. Maximální rozevření čelistí: 52 mm
| ID výrobku | |
| Značka | Ermenrich |
| Záruka | 5 let |
| EAN | 5905555028774 |
| Přepravní hmotnost | 0.88 kg |
| Volba mezní hodnoty měření | automatická, manuální |
Ermenrich Zing DZ120 je profesionální digitální klešťový měřič s vestavěným wattmetrem. Přístroj automaticky vypočítává výkon zátěže ve střídavých i stejnosměrných obvodech, takže není nutné samostatně měřit proud a napětí a poté je násobit. Klešťový měřič je vhodný pro energetiky objektů a specialisty na uvádění elektrických zařízení do provozu a jejich údržbu. Lze jej také použít pro výběrová měření při energetických auditech.
Proud do 1500 A a rozevření čelistí 52 mm
Čelisti pojmou kabely velkého průměru, přípojnice a svazky paralelních vodičů. Lze měřit střídavý i stejnosměrný proud, což je důležité pro solární instalace, bateriové systémy a elektromobily. Obemkněte vždy pouze jeden fázový nebo pólový vodič. Funkce Inrush zachycuje krátkodobé špičky rozběhového proudu, například při diagnostice výkonných elektromotorů a transformátorů.
Přesnost při zkresleném průběhu signálu
Moderní zátěže často odebírají nesinusový proud: Takto pracují frekvenční měniče, LED drivery, spínané napájecí zdroje a invertory. Technologie True RMS zohledňuje průběh signálu. Proud a výkon v takových obvodech proto nejsou podhodnoceny. Vestavěný měřič frekvence do 40 MHz a měřič pracovního cyklu pomáhají zkontrolovat, na jaké frekvenci měnič v okamžiku měření pracuje.
Funkce multimetru v jednom přístroji
Možnosti přístroje Ermenrich Zing DZ120 pokrývají sadu funkcí většiny profesionálních multimetrů. Pomocí termočlánku klešťový měřič měří teplotu od –100 °C do +1000 °C. Můžete zkontrolovat zahřívání kontaktů a vinutí pod zátěží nebo teplotu v mrazničkách. Přístroj také měří kapacitu do 40 mF, odpor do 40 MΩ, testuje diody napětím až 2,8 V a kontroluje přerušené obvody a zkraty.
Bezpečnost a obsah sady
Přístroj splňuje kategorie přepětí CAT III 600 V a CAT II 1000 V. Indikátor NCV pomáhá předběžně lokalizovat fázi, nepřítomnost napětí před zahájením práce je však nutné potvrdit kontaktním měřením. Podsvícený displej je dobře čitelný ve špatně osvětlených místnostech. Napájení zajišťuje jedna baterie 9 V (není součástí sady); funkce automatického vypnutí šetří energii baterie při delší nečinnosti.
Klíčové vlastnosti:
- Vestavěný wattmetr do 900 kW automaticky vypočítává výkon zátěže a šetří čas při ručních výpočtech během energetických auditů
- Rozevření čelistí 52 mm a proudy do 1500 A umožňují testování hlavních kabelů a přípojnic bez vypnutí napájení
- Funkce Inrush: zachycuje rozběhové proudy při spouštění elektromotorů a energetických zařízení
- Technologie True RMS zaručuje přesná měření v obvodech se spínanými napájecími zdroji, invertory a frekvenčními měniči
- Termočlánkový snímač s měřením od –100 °C do +1000 °C je vhodný pro sledování kryogenních systémů i rozžhavených pecí nebo kontaktů pod zátěží
- Kapacita (do 40 mF) a frekvence (do 40 MHz) pokrývají všechny potřeby podrobné diagnostiky desek plošných spojů, invertorů a digitálních obvodů
- Detektor NCV a kategorie CAT III 600 V / CAT II 1000 V zajišťují bezpečnost při lokalizaci fází a práci v rozvodnách

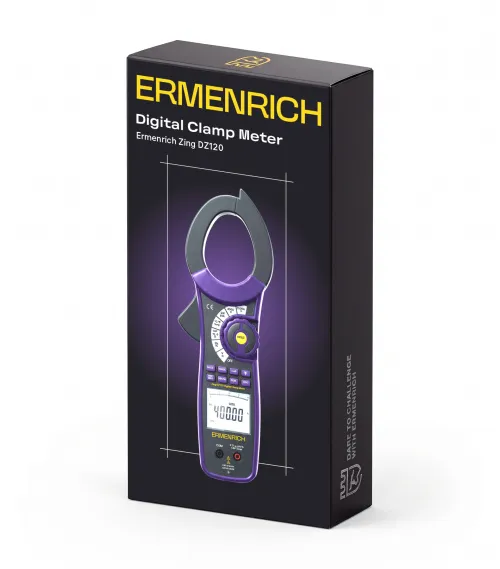

Obsah sady:
- Digitální klešťový měřič
- Sondy, 2 ks
- Termočlánek
- Pouzdro
- Uživatelská příručka a záruční list
| ID výrobku | |
| Značka | Ermenrich |
| Záruka | 5 let |
| EAN | 5905555028774 |
| Přepravní hmotnost | 0.88 kg |
| Volba mezní hodnoty měření | automatická, manuální |
| Základní funkce | ampérmetr, měřič frekvence, měřič kapacity, měřič pracovního cyklu, ohmmetr, termočlánkový snímač, voltmetr |
| Mezní hodnota měření stejnosměrného napětí | 400 mV: přesnost ±(0,1 %+5); 4 V/40 V/400 V: přesnost ±(0,1 %+4); 1000 V: přesnost ±(0,5 %+4) |
| Mezní hodnota měření střídavého napětí | 400 mV: přesnost ±(0,8 %+40); 4 V/40 V/400 V/750 V: přesnost ±(1,0 %+30) |
| Mezní hodnota měření stejnosměrného proudu | 400 A: přesnost ±(2,0 %+30); 1500 A: přesnost ±(2,5 %+30) |
| Mezní hodnota měření střídavého proudu | 400 A: přesnost ±(2,8 %+30); 1500 A: přesnost ±(2,5 %+30) |
| Mezní hodnota měření odporu | 400 Ω: přesnost ±(0,5 %+9); 4 kΩ/40 kΩ/400 kΩ: přesnost ±(1,0 %+4); 4 MΩ: přesnost ±(2,0 %+10); 40 MΩ: přesnost ±(3,0 %+10) |
| Mezní hodnota měření kapacity | 400 nF: přesnost ±(3,5 %+40); 4 µF/40 µF/400 µF: přesnost ±(3,5 %+10); 4 mF/20 mF: přesnost ±(5,0 %+10); 40 mF |
| Mezní hodnoty měření frekvence | 40 Hz/400 Hz/4 kHz/40 kHz/400 kHz/4 MHz/40 MHz: přesnost ±(0,3 %+2) |
| Mezní hodnoty měření stejnosměrného výkonu | 900 kW: přesnost ±(3 %+10) |
| Mezní hodnoty měření střídavého výkonu | 900 kW: přesnost ±(2,8 %+10) |
| Rozsah měření pracovního cyklu | 10–95,0 %: přesnost ±(1,0 %+2) |
| Rozsah měření teploty | –100... +1000 °C: přesnost ±(1,0 %+2,5 °C) |
| Mapování vodičů | ✓ |
| Test kontinuity | +, prahová hodnota <50 Ω, testovací proud <0,5 mA |
| Test diod | ✓ |
| Test diod | +, testovací proud 0,3 mA, napětí naprázdno 2,8 V DC |
| Bezkontaktní detekce napětí (NCV) | ✓ |
| Metoda měření True RMS (měření skutečné efektivní hodnoty) | ✓ |
| Funkce přidržení zobrazení naměřené hodnoty | ✓ |
| Funkce mezní hodnoty (Min/Max) | ✓ |
| DCA Zero (nastavení nuly při měření stejnosměrného proudu ke kompenzaci zbytkové magnetizace) | ✓ |
| Měření rozběhového proudu (INRUSH) | ✓ |
| Vstupní impedance | 10 MΩ (DC a AC) |
| Propustná kapacita | 50–400 Hz (AAC/VAC) |
| Činitel výkyvu (crest factor) | 3,0 v rozsazích 40 A a 400 A; 1,4 v rozsahu 1000 A (50/60 Hz, 5–100 % rozsahu) |
| Displej | ano |
| Počty zobrazení | 4000 |
| Podsvícení displeje | ✓ |
| Bezpečnostní normy | IEC1010-1 (2001); EN61010-1 (2001) |
| Kategorie přepětí | CAT II 1000 V, CAT III 600 V, stupeň znečištění 2 |
| Rozsah provozní teploty, °C | 5...+40 |
| Napájení | baterie 9 V, 1 ks (není součástí sady) |
| Automatické vypnutí | ✓ |
