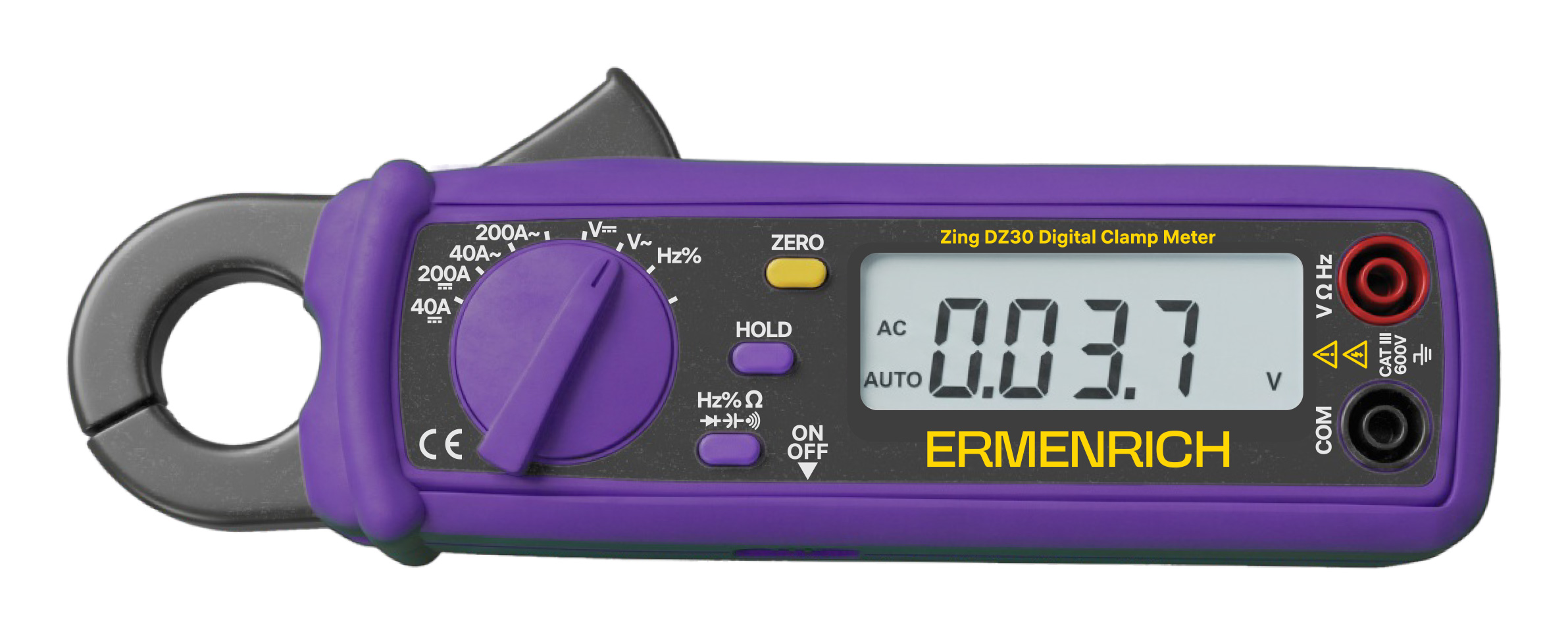

Digitální klešťový měřič Ermenrich Zing DZ30
S měřením stejnosměrného proudu. Funkce: voltmetr, ampérmetr, ohmmetr, měřič kapacity, měřič frekvence, měřič pracovního cyklu, test kontinuity a test diod. Maximální rozevření čelistí: 23 mm
| ID výrobku | |
| Značka | Ermenrich |
| Záruka | 5 let |
| EAN | 5905555028729 |
| Přepravní hmotnost | 0.45 kg |
| Volba mezní hodnoty měření | automatická, manuální |
Ermenrich Zing DZ30 je univerzální digitální klešťový měřič určený pro servisní techniky, nadšence do elektroniky a opraváře domácích spotřebičů. Jeho hlavní předností je úzká konstrukce čelistí. Rozevření čelistí 23 mm umožňuje snadno izolovat jednotlivé vodiče v hustých kabelových svazcích uvnitř spotřebičů nebo v motorových prostorech, kam se standardní kleště nedostanou.
Diagnostika napájecích obvodů a elektrické výbavy automobilů
Klešťový měřič měří střídavý a stejnosměrný proud do 200 A. To poskytuje dostatečnou rezervu pro sledování palubních elektrických systémů automobilů a motocyklů, testování lodních motorů nebo vyhledávání parazitního odběru z baterie. V domácnosti přístroj snadno určí skutečné zatížení odebírané systémy HVAC, pračkami nebo elektrickými sporáky. Mezní hodnota napětí 600 V je více než dostatečná pro kontrolu zásuvek a napájecích zdrojů.
Diagnostika elektronických součástek
Ermenrich Zing DZ30 nabízí pokročilé možnosti pro práci s elektronickými součástkami. Měření kapacity do 200 µF umožňuje posoudit stav různých kondenzátorů, od malých keramických až po elektrolytické. Vestavěný měřič frekvence (do 10 MHz) a funkce měření pracovního cyklu dělají z tohoto přístroje vynikající nástroj pro nastavování generátorů signálu a PWM modulů.
Testování kontinuity a polovodičů
Akustický test kontinuity slouží k vyhledávání zkratů a přerušených obvodů na deskách plošných spojů. Bzučák se spouští při odporu nižším než 30 Ω. Tato nízká prahová hodnota minimalizuje falešné odečty při testování dlouhých kabelových tras nebo obvodů s přirozeným vlastním odporem. Přístroj navíc obsahuje funkci testu diod pro detekci vadných p-n přechodů a ohmmetr (do 40 MΩ) pro kontrolu celistvosti vinutí motorů a topných těles.
Bezpečnost a snadné použití
Klešťový měřič splňuje normy elektrické bezpečnosti CAT II 600 V, a je tedy vhodný pro měření na zásuvkách, obvodech domácích spotřebičů a přenosných zařízeních. Výsledky měření se zobrazují na LCD displeji s rozsahem zobrazení 4000 hodnot. Jasné podsvícení je neocenitelné při práci ve špatně osvětlených místech, například pod palubní deskou vozidla nebo ve stísněných prostorech za vestavěným nábytkem. Přístroj je napájen jednou baterií 9 V (není součástí sady) a funkce automatického vypnutí pomáhá šetřit energii baterie.
Klíčové vlastnosti:
- Měření střídavého a stejnosměrného proudu do 200 A: ideální pro servis vozidel a výkonných domácích spotřebičů
- Kompaktní čelisti 23 mm se vejdou do stísněných prostor, které jsou pro standardní kleště nepřístupné
- Měřič frekvence do 10 MHz a měření pracovního cyklu pro analýzu PWM regulátorů
- Měření kapacity do 200 µF pro testování kondenzátorů na deskách plošných spojů a v motorech
- Test kontinuity s prahovou hodnotou 30 Ω minimalizuje falešné odečty při vyhledávání zkratů na deskách plošných spojů
- Hodnocení bezpečnosti CAT II 600 V: vhodný pro práci se zásuvkami a domácími spotřebiči

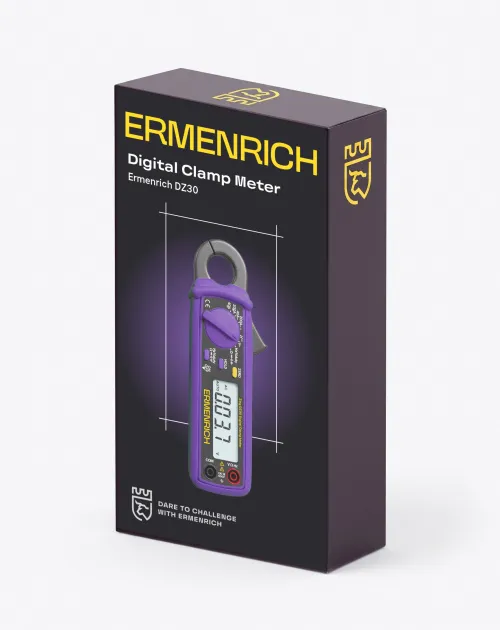

Obsah sady:
- Digitální klešťový měřič
- Sondy, 2 ks
- Pouzdro
- Uživatelská příručka a záruční list
| ID výrobku | |
| Značka | Ermenrich |
| Záruka | 5 let |
| EAN | 5905555028729 |
| Přepravní hmotnost | 0.45 kg |
| Volba mezní hodnoty měření | automatická, manuální |
| Základní funkce | ampérmetr, měřič frekvence, měřič kapacity, měřič pracovního cyklu, ohmmetr, voltmetr |
| Mezní hodnota měření stejnosměrného napětí | 400 mV: přesnost ±(0,8 %+2); 4 V/40 V/400 V: přesnost ±(1,0 %+2); 600 V: přesnost ±(1,5 %+2) |
| Mezní hodnota měření střídavého napětí | 4 V/40 V/400 V: přesnost ±(1,0 %+3); 600 V: přesnost ±(2,0 %+4) |
| Mezní hodnota měření stejnosměrného proudu | 40 A: přesnost ±(5,0 %+6); 200 A: přesnost ±(3,05 %+3) |
| Mezní hodnota měření střídavého proudu | 40 A: přesnost ±(5,0 %+6); 200 A: přesnost ±(3,5 %+3) |
| Mezní hodnota měření odporu | 400 Ω: přesnost ±(1,2 %+4); 4 kΩ/40 kΩ/400 kΩ/4 MΩ: přesnost ±(1,2 %+2); 40 MΩ: přesnost ±(2,0 %+3) |
| Mezní hodnota měření kapacity | 4 nF: přesnost ±(6,0 %+15); 40 nF: přesnost ±(6,0 %+10); 400 nF/4 µF/40 µF: přesnost ±(3,5 %+5); 200 µF: přesnost ±(6,0 %+10) |
| Mezní hodnoty měření frekvence | 10 Hz/100 Hz: přesnost ±(1,2 %+8); 1 kHz/10 kHz/100 kHz: přesnost ±(0,8 %+3); 10 MHz: přesnost ±(2,0 %+8) |
| Rozsah měření pracovního cyklu | 0,1–99,9 %: přesnost ±(1,2 %+2) |
| Mapování vodičů | ✓ |
| Test kontinuity | +, prahová hodnota <30 Ω, testovací proud <0,3 mA |
| Test diod | ✓ |
| Test diod | +, testovací proud 0,3 mA: přesnost ±(10 %+5) |
| Funkce přidržení zobrazení naměřené hodnoty | ✓ |
| DCA Zero (nastavení nuly při měření stejnosměrného proudu ke kompenzaci zbytkové magnetizace) | ✓ |
| Vstupní impedance | 10 MΩ (DC a AC) |
| Propustná kapacita | 40–1000 Hz (AAC); 40–400 Hz (ACV) |
| Displej | ano |
| Počty zobrazení | 4000 |
| Podsvícení displeje | ✓ |
| Bezpečnostní normy | EN 61010-1:2010+A1:2019; EN IEC 61010-2-032:2021+A11:2021 |
| Kategorie přepětí | CAT III 600 V |
| Rozsah provozní teploty, °C | 0...+50 |
| Napájení | baterie 9 V, 1 ks (není součástí sady) |
| Automatické vypnutí | ✓ |
