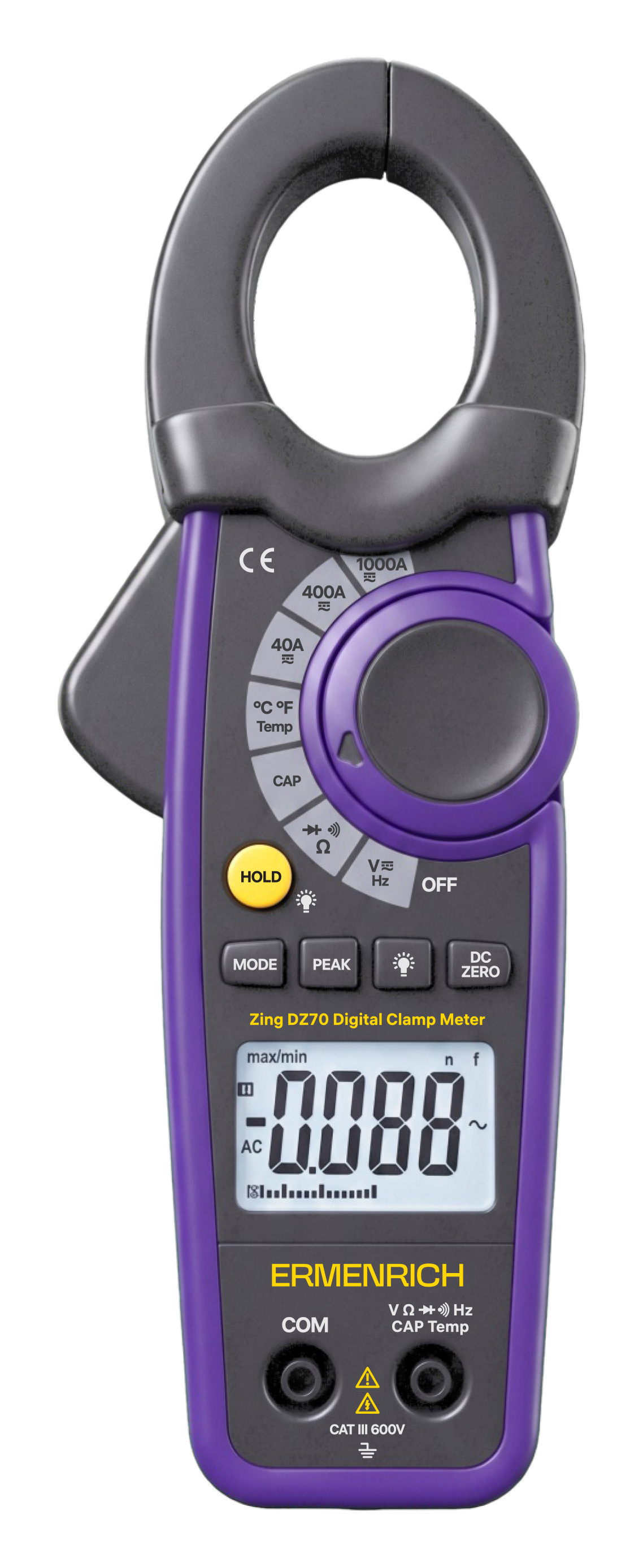

Digitální klešťový měřič Ermenrich Zing DZ70
True RMS. S měřením stejnosměrného proudu. Funkce: voltmetr, ampérmetr, ohmmetr, měřič kapacity, měřič frekvence, měřič pracovního cyklu, termočlánkový snímač, test kontinuity a test diod. Maximální rozevření čelistí: 30 mm
| ID výrobku | |
| Značka | Ermenrich |
| Záruka | 5 let |
| EAN | 5905555028736 |
| Přepravní hmotnost | 0.61 kg |
| Volba mezní hodnoty měření | automatická, manuální |
Ermenrich Zing DZ70 je profesionální měřicí přístroj pro elektrikáře, specialisty HVAC a techniky výkonové elektroniky. Přístroj měří střídavý a stejnosměrný proud do 1000 A bez přerušení obvodu a zároveň nahrazuje multimetr. Nabízí měření kapacity do 40 mF, teploty od –40 °C do +1000 °C, frekvence a pracovního cyklu.
Přesná měření při zkresleném signálu
Přístroj měří skutečnou střední kvadratickou hodnotu (True RMS). Naměřené hodnoty proto zůstávají přesné, i když je průběh signálu daleko od sinusového: v obvodech serverových zařízení, spínaných napájecích zdrojích, LED osvětlení a silových obvodech frekvenčních měničů. Klešťový měřič měří střídavý a stejnosměrný proud do 1000 A a napětí do 600 V. To postačuje pro domovní elektrické rozvody a většinu průmyslových sítí 230/400 V.
Široký rozsah měření kapacity
Mezní hodnota měření kapacity tohoto modelu je 40 mF (40 000 µF), zatímco mnoho levných multimetrů je omezeno na stovky mikrofaradů. S přístrojem Ermenrich Zing DZ70 můžete testovat velké vyhlazovací kondenzátory ve svařovacích invertorech, průmyslových usměrňovačích a výkonných audiozesilovačích. Měřič frekvence s mezní hodnotou 4 kHz a funkce měření pracovního cyklu jsou vhodné pro sledování síťové frekvence a nízkofrekvenčních PWM signálů.
Údržba systémů HVAC a chladicích zařízení
Přístroj je velmi užitečný pro specialisty HVAC (vytápění, ventilace a klimatizace). Pomocí termočlánku lze pohodlně kontrolovat provoz klimatizací, mrazniček a tepelných čerpadel a sledovat teplotu chladivových potrubí. Rozsah měření teploty je –40 °C až +1000 °C. Přístroj je konstruován pro provoz při okolních teplotách od –10 °C do +50 °C.
Diagnostika a snadné použití
Akustický test kontinuity se spouští při odporu nižším než 35 Ω. Tato nízká prahová hodnota snižuje riziko falešného spuštění a testovací proud nižší než 1 mA je bezpečný pro elektronické součástky. Režim testu diod vám pomůže rychle najít vadné polovodiče. Naměřené hodnoty se zobrazují na podsvíceném displeji s rozsahem zobrazení 4000 hodnot. Přístroj splňuje normu IEC 61010-1 (CAT III 600 V) a je napájen jednou baterií 9 V (není součástí sady).
Klíčové vlastnosti:
- True RMS zajišťuje přesná měření v sítích ovlivněných rušením z frekvenčních měničů a spínaných napájecích zdrojů
- Vysoké proudy do 1000 A (DC/AC) umožňují bezpečnou diagnostiku napájecích vedení a přípojnic bez vypnutí zařízení
- Vysoká kapacita (do 40 mF) pomáhá odhalit vadné velké kondenzátory ve svařovacích invertorech a výkonné audiotechnice
- Termočlánkový snímač s měřením od –40 °C lze použít k nastavování chladicích jednotek, chillerů a chladivových okruhů
- Přesný test kontinuity (<35 Ω): okamžitá lokalizace zkratů na deskách plošných spojů bez falešných spuštění
- Spolehlivá ochrana: kategorie přepětí CAT III 600 V pro práci v rozvaděčích

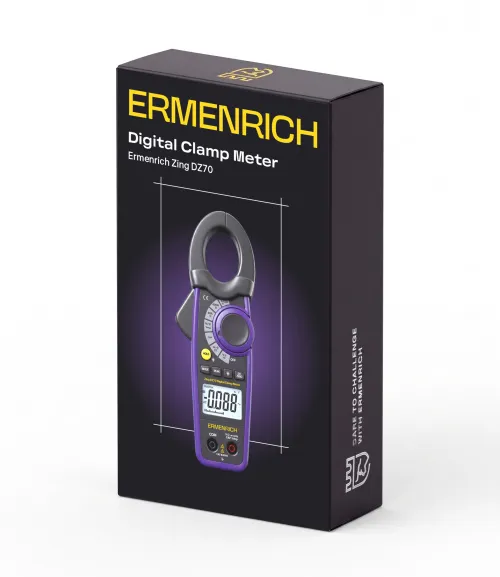

Obsah sady:
- Digitální klešťový měřič
- Sondy, 2 ks
- Termočlánek
- Pouzdro
- Uživatelská příručka a záruční list
| ID výrobku | |
| Značka | Ermenrich |
| Záruka | 5 let |
| EAN | 5905555028736 |
| Přepravní hmotnost | 0.61 kg |
| Volba mezní hodnoty měření | automatická, manuální |
| Základní funkce | ampérmetr, měřič frekvence, měřič kapacity, měřič pracovního cyklu, ohmmetr, termočlánkový snímač, voltmetr |
| Mezní hodnota měření stejnosměrného napětí | 400 mV: přesnost ±(0,8 %+2); 4 V/40 V/400 V: přesnost ±(1,5 %+2); 600 V: přesnost ±(2,0 %+2) |
| Mezní hodnota měření střídavého napětí | 400 mV: přesnost ±(1,0 %+10); 4 V/40 V/400 V: přesnost ±(1,5 %+8); 600 V: přesnost ±(2,0 %+8) |
| Mezní hodnota měření stejnosměrného proudu | 40 A: přesnost ±(2,8 %+10); 400 A: přesnost ±(2,8 %+8); 1000 A: přesnost ±(3,0 %+8) |
| Mezní hodnota měření střídavého proudu | 40 A: přesnost ±(2,8 %+10); 400 A: přesnost ±(2,8 %+8); 1000 A: přesnost ±(3,0 %+8) |
| Mezní hodnota měření odporu | 400 Ω: přesnost ±(1,0 %+4); 4 kΩ/40 kΩ/400 kΩ: přesnost ±(1,5 %+2); 4 MΩ: přesnost ±(2,5 %+5); 40 MΩ: přesnost ±(3,5 %+10) |
| Mezní hodnota měření kapacity | 4 nF: přesnost ±(5,0 %+30); 40 nF: přesnost ±(5,0 %+20); 400 nF/4 µF/40 µF: přesnost ±(3,0 %+5); 400 µF: přesnost ±(4,0 %+10); 4 mF: přesnost ±(4,5 %+10); 40 mF: přesnost ±(4,5 %+10) |
| Mezní hodnoty měření frekvence | 4 kHz: přesnost ±(1,5 %+2) |
| Rozsah měření pracovního cyklu | 0,5–99,0 %: přesnost ±(1,2 %+2) |
| Rozsah měření teploty | –40... +1000 °C: přesnost ±(2,5 %+3 °C) |
| Mapování vodičů | ✓ |
| Test kontinuity | +, prahová hodnota <35 Ω, testovací proud <1 mA |
| Test diod | ✓ |
| Test diod | + |
| Metoda měření True RMS (měření skutečné efektivní hodnoty) | ✓ |
| Funkce přidržení zobrazení naměřené hodnoty | ✓ |
| Funkce mezní hodnoty (Min/Max) | ✓ |
| DCA Zero (nastavení nuly při měření stejnosměrného proudu ke kompenzaci zbytkové magnetizace) | ✓ |
| Vstupní impedance | 10 MΩ (DC a AC) |
| Propustná kapacita | 50/60 Hz (AAC/VAC) |
| Displej | ano |
| Počty zobrazení | 4000 |
| Podsvícení displeje | ✓ |
| Bezpečnostní normy | IEC 61010-1 |
| Kategorie přepětí | CAT III 600 V |
| Rozsah provozní teploty, °C | -10...+50 |
| Napájení | baterie 9 V, 1 ks (není součástí sady) |
| Automatické vypnutí | ✓ |
